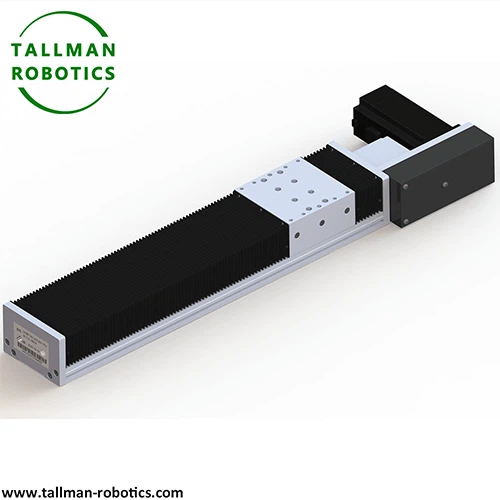

ৱাটাৰপ্ৰুফ ৰৈখিক মডিউল, যাক IP65 ৱাটাৰপ্ৰুফ ৰৈখিক এক্টিভেটৰ বুলিও কোৱা হয়, হৈছে IP65 সুৰক্ষা মানদণ্ড পূৰণ কৰা ৰৈখিক সংবহন ডিভাইচ। ইহঁতে পানী প্ৰতিৰোধী আৰু ধূলিৰ পৰা ৰক্ষা পোৱাৰ লগতে উচ্চ-নিখুঁত ৰৈখিক গতি লাভ কৰিব পাৰে। "IP65" ত "6" এ ধূলিৰ প্ৰৱেশ সম্পূৰ্ণ প্ৰতিৰোধক প্ৰতিনিধিত্ব কৰে, আনহাতে "5" এ পানীৰে ধুই পেলোৱাৰ কোনো ক্ষতিক প্ৰতিনিধিত্ব নকৰে, যাৰ ফলত ই কঠোৰ পৰিৱেশত সুস্থিৰভাৱে কাম কৰিব পাৰে।
ষ্টেটিক ছিল বনাম ডাইনামিক ছিল এটা ৱাটাৰপ্ৰুফ মডিউলত
এটা ৱাটাৰপ্ৰুফ ৰৈখিক মডিউল দুটা সুকীয়া ছীল শ্ৰেণীৰ ওপৰত নিৰ্ভৰ কৰে। ষ্টেটিক ছিলসমূহে স্থিৰ অংশসমূহৰ মাজৰ ফাঁকসমূহ বন্ধ কৰে, যেনে হাউজিং জইণ্ট আৰু শেষ-কেপ আন্তঃপৃষ্ঠ। গতিশীল ছীলে অৱশ্যে ষ্ট্ৰ’কৰ কাষেৰে যাত্ৰা কৰাৰ সময়ত চলন্ত বগিখনক সুৰক্ষা দিয়ে। এই পাৰ্থক্যই গুৰুত্বপূৰ্ণ। গতিশীল ছিলবোৰ সময়ৰ লগে লগে পৰিধান হয়, আৰু ষ্টেটিক ছিলবোৰ বেছিভাগেই নহয়। ফলস্বৰূপে অভিযন্তাসকলে দুয়োটা ছীলৰ প্ৰকাৰক বিভিন্ন মাপকাঠীত ৰেটিং দিয়ে। ইহঁতে ষ্টেটিক ছীলৰ বিচাৰ কম্প্ৰেছন চেট আৰু ৰাসায়নিক প্ৰতিৰোধ ক্ষমতাৰ দ্বাৰা কৰে। ইহঁতে গতিশীল ছীলৰ বিচাৰ মচিৰ স্থায়িত্ব আৰু চক্ৰৰ জীৱনকালৰ দ্বাৰা কৰে। কাৰ্যক্ষেত্ৰত এটা মডিউলে প্ৰাৰম্ভিক ডুব যোৱা পৰীক্ষাত উত্তীৰ্ণ হ’ব পাৰে। পিছতো ই লিক হ’ব পাৰে, ডাইনামিক ছিলটোৱে ইয়াৰ চাৰ্ভিচ উইণ্ড’ৰ কাষেৰে পাৰ হৈ যোৱাৰ পিছত।
ষ্ট্ৰ'ক সুৰক্ষাৰ বাবে বেল'ছ কভাৰ আৰু টেলিস্কোপিং শ্বিল্ড
স্ক্ৰু বা বেল্ট ড্ৰাইভৰ ওপৰৰ উন্মুক্ত স্লটটোৰ নিজস্ব বাধাৰ প্ৰয়োজন হয়, কেৰেজ ছিলৰ পৰা পৃথক। বেল'ছ কভাৰবোৰ কেৰেজ ভ্ৰমণৰ লগে লগে ভাঁজ আৰু প্ৰসাৰিত হয়, গতিকে ই মধ্যমীয়া গতিৰে দীঘলীয়া ষ্ট্ৰ'কত উপযুক্ত। ইয়াৰ বিপৰীতে টেলিস্কোপিং ষ্টীলৰ ঢালবোৰে ইটোৱে সিটোৰ ভিতৰত বাহ সাজে আৰু প্ৰত্যক্ষ পানীৰ জেট আৰু যান্ত্ৰিক প্ৰভাৱৰ বিৰুদ্ধে ভালদৰে থিয় দিয়ে। গতিকে খাদ্য-গ্ৰেডৰ ৱাছডাউন লাইনে প্ৰায়ে কাপোৰৰ বেল'ৰ ওপৰত টেলিস্কোপিং শ্বিল্ড নিৰ্দিষ্ট কৰে। দৈনিক জেট চাফাই কৰিলে তাত কোমল কভাৰ এটা বেছি সোনকালে ক্লান্ত হৈ পৰিব। তলৰ তালিকাখনে ৱাটাৰপ্ৰুফ ৰৈখিক মডিউলৰ মাজেৰে ব্যৱহৃত চাৰিটা সাধাৰণ ছীলিং পদ্ধতিৰ তুলনা কৰিছে।
|
ছীলিং পদ্ধতি |
লিপ ছিলৰ সৈতে যোগাযোগ কৰক |
বেল'ছ কভাৰ |
টেলিস্কোপিং শ্বিল্ড |
|
সুৰক্ষা দিয়ে |
কেৰেজ-ৰ পৰা-ৰেলৰ ফাঁক |
উন্মুক্ত স্ক্ৰু/বেল্ট স্লট |
উন্মুক্ত স্ক্ৰু/বেল্ট স্লট |
|
ৱেয়াৰ মেকানিজম |
মচি পেলোৱা-প্ৰান্তৰ ঘৰ্ষণ |
কাপোৰৰ ফ্লেক্স ক্লান্তি |
পেনেল স্লাইড ৱেয়াৰ |
|
বেষ্ট এগেইনষ্ট |
মিহি ধূলি, পোহৰ স্প্ৰে |
মধ্যমীয়া স্প্ৰে, দীঘলীয়া ষ্ট্ৰ’ক |
প্ৰত্যক্ষ জেট, প্ৰভাৱ |
|
গতিৰ প্ৰভাৱ |
নূন্যতম টানি |
শীৰ্ষ গতি সীমিত কৰে |
নূন্যতম টানি |
|
সাধাৰণ আই পি ক্লাছ |
আইপি৫৪-আইপি৬৫ |
আইপি৬৫-আইপি৬৬ |
আইপি৬৬-আইপি৬৯কে |
|
টালমেন ৰবটিক্স ছিৰিজ |
ষ্টেণ্ডাৰ্ড কেৰেজ ৱাইপাৰ চেট |
অৰ্গেন কভাৰ ৱাটাৰপ্ৰুফ মডিউল TM-SF |
হেভি ডিউটি ৱাটাৰপ্ৰুফ লিনিয়াৰ মডিউল |
সূচী ১: পানী প্ৰতিৰোধী ৰৈখিক মডিউলৰ বাবে ছীলিং পদ্ধতিৰ তুলনা।
ইয়াত, আমি ধূলি বা পানীৰ টোপাল পৰিৱেশৰ বাবে জলনিৰোধী ৰৈখিক মডিউলসমূহ তলত দিয়া ধৰণে তথ্যৰ সৈতে প্ৰৱৰ্তন কৰিছো:
আপুনি আৰু অধিক প্ৰকল্প চাবলৈ বা আমাৰ...ভিডিঅ' গেলেৰী Youtube দ্বাৰা: https://www.youtube.com/@tallmanrobotics
অংগ কভাৰ পানী প্ৰমাণী সীহ স্ক্ৰু ৰৈখিক মডিউল, TM-SF
|
মডেল নং |
শৰীৰৰ প্ৰস্থ (মি.মি.) |
সৰ্বোচ্চ পেলোড (kgs) |
সৰ্বোচ্চ ষ্ট্ৰ'ক (মিমি) |
পুনৰাবৃত্তিযোগ্যতা (মি.মি.) |
চলোৱা |
মটৰ শক্তি (W) |
প্ৰয়োগৰ পৰিৱেশ |
|
|
টিএম-এছএফ১০০-চিআৰ |
140 |
65 |
1050 |
±0.01/±0.005 |
পেঁচ-গজাল |
100/200/400 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
|
টিএম-এছএফ১৩৫-চিআৰ |
171 |
80 |
1250 |
±0.01/±0.005 |
পেঁচ-গজাল |
200/400/750 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
|
টিএম-এছএফ১৭০-চিআৰ |
206 |
110 |
1500 |
±0.01/±0.005 |
পেঁচ-গজাল |
400/750 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
|
টিএম-এছএফ২২০-চিআৰ |
256 |
150 |
1500 |
±0.01/±0.005 |
পেঁচ-গজাল |
750 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
অৰ্গেন কভাৰ টাইমিং বেল্ট ৰৈখিক মডিউল,টি এম-বিএফ
|
মডেল নং |
শৰীৰৰ প্ৰস্থ (মি.মি.) |
সৰ্বোচ্চ পেলোড (kgs) |
সৰ্বোচ্চ ষ্ট্ৰ'ক (মিমি) |
পুনৰাবৃত্তিযোগ্যতা (মি.মি.) |
চলোৱা |
মটৰ শক্তি (W) |
প্ৰয়োগৰ পৰিৱেশ |
|
টিএম-বিএফ১০০-চিআৰ |
140 |
40 |
3500 |
±0.04 |
কঁকালৰ ৰচী |
100/200/400 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
টিএম-বিএফ১৩৫-চিআৰ |
171 |
40 |
3500 |
±0.04 |
কঁকালৰ ৰচী |
100/200/400 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
টিএম-বিএফ১৭০-চিআৰ |
206 |
75 |
3500 |
±0.04 |
কঁকালৰ ৰচী |
750 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |
|
টি এম-বিএফ২২০-চি আৰ |
256 |
75 |
3500 |
±0.04 |
কঁকালৰ ৰচী |
750 |
পানী-প্ৰমাণ/ধূলি-প্ৰমাণ |










তাপীয় শ্বাস-প্ৰশ্বাস আৰু চাপৰ সমতা
এটা বন্ধ ৱাটাৰপ্ৰুফ হাউজিং কাৰ্য্যৰ সময়ত গৰম হয় আৰু অচল সময়ত ঠাণ্ডা হয়। ফলত ভিতৰত আবদ্ধ হৈ থকা বায়ুখিনি প্ৰসাৰিত আৰু সংকোচন হয় আৰু ইয়াৰ ফলত প্ৰতিটো ছীলৰ ওপৰেৰে এটা সৰু চাপৰ পাৰ্থক্যৰ সৃষ্টি হয়। অভিযন্তাসকলে এই চক্ৰটোক তাপীয় উশাহ-নিশাহ বুলি কয়। বহু চক্ৰৰ ভিতৰত উশাহ-নিশাহৰ দ্বাৰা আৰ্দ্ৰতাৰ পাতল ফিল্ম এখন ভালদৰে-ফিট কৰা ছীলৰ কাষেৰেও টানিব পাৰি। এই বিপদৰ শিখৰত উপনীত হয় উষ্ণ প্ৰচেছিং ফ্ল’ৰৰ পৰা শীতল সংৰক্ষণৰ প্ৰৱেশদ্বাৰলৈ দ্ৰুত পৰিৱৰ্তনৰ সময়ত। ভেণ্টিড ব্ৰেদাৰ মেমব্ৰেনে আভ্যন্তৰীণ আৰু বাহ্যিক চাপ সমান কৰে। বাহিৰৰ ইলেক্ট্ৰনিকছৰ ঘেৰাওত একে প্ৰযুক্তি ব্যৱহাৰ কৰা হয়, আৰু ই তৰল পানীক মুক্তভাৱে বায়ু পাৰ কৰাৰ সময়ত বন্ধ কৰি দিয়ে। ফলস্বৰূপে, প্ৰাথমিক ছীলৰ কাষত এটা ব্ৰেদাৰ ভেণ্ট নিৰ্দিষ্ট কৰিলে চোকা উষ্ণতাৰ দোলন থকা সুবিধাসমূহত এই চাপ-চালিত প্ৰৱেশৰ আশংকা হ্ৰাস পায়।
ছীলৰ পৰিধান আৰু কৰ্তব্য-চক্ৰৰ আয়ুস
এটা কন্টাক্ট লিপ ছিলে সকলো সময়তে কেৰেজ হাউজিঙৰ ওপৰত হেঁচা মাৰি ধৰে, গতিকে ঘৰ্ষণে ক্ৰমান্বয়ে ইয়াৰ মচি পেলোৱা প্ৰান্তটো ক্ষয় কৰে। যোগানকাৰীসকলে সাধাৰণতে এই ছিলসমূহক কেইবা মিলিয়ন ষ্ট্ৰ'ক চক্ৰৰ বাবে ৰেটিং দিয়ে, তাৰ আগতে ৱাইপৰ মানদণ্ড স্পেকৰ তললৈ নামি যায়। কিন্তু প্ৰকৃত জীৱনটো ধোৱাৰ পৰিৱেশত হোৱা দূষণৰ ওপৰত বহু পৰিমাণে নিৰ্ভৰ কৰে। উদাহৰণস্বৰূপে, ৱাছডাউন ষ্ট্ৰিমত থকা ঘৰ্ষণকাৰী কণিকাই ৰেট কৰা সংখ্যাৰ বহু তলত ছীলৰ আয়ুস কমাই দিয়ে। গতিকে, ৰক্ষণাবেক্ষণ পৰিকল্পনাকাৰীসকলে চক্ৰ গণনা অনুসৰণ কৰিব লাগে, কেৱল কেলেণ্ডাৰ সময় নহয়, যেতিয়া তেওঁলোকে এটা উচ্চ-কম্পাঙ্ক অক্ষত ছীল পৰিদৰ্শনৰ সময় নিৰ্ধাৰণ কৰে।
জাৰণ অভিযান্ত্ৰিক: আৱাস আৰু ফাষ্টনাৰ সামগ্ৰী
নিমখ, চাফাই কৰা ৰাসায়নিক পদাৰ্থ আৰু ঘনীভূতকৰণে অসুৰক্ষিত ধাতুক দ্ৰুতভাৱে আক্ৰমণ কৰে। এনোডাইজড এলুমিনিয়াম হাউজিঙে মৃদু ৱাছডাউন ৰাসায়নিক পদাৰ্থক ভালদৰে প্ৰতিৰোধ কৰে আৰু মডিউলটো পোহৰ কৰি ৰাখে। ইফালে ষ্টেইনলেছ ষ্টীলৰ আৱাসসমূহে আক্ৰমণাত্মক ৰাসায়নিক সংস্পৰ্শ আৰু উচ্চ-চাপৰ গৰম পানীক অধিক শক্তিশালী জাৰণৰ প্ৰান্তৰ সৈতে নিয়ন্ত্ৰণ কৰে। ফাষ্টনাৰ নিৰ্বাচনৰ গুৰুত্ব আৱাসৰ দৰেই। নিয়মিতভাৱে বিভাজিত কৰাৰ সময়ত এটা জাৰণ কৰা স্ক্ৰুৱে এটা আৱাস জব্দ কৰি ফাটিব পাৰে। গতিকে, 316L ষ্টেইনলেছ ফাষ্টনাৰসমূহে সাধাৰণতে 316L হাউজিঙৰ সৈতে যোৰ কৰে যাতে অসদৃশ ধাতুৰ মাজত গেলভানিক জাৰণ এৰাই চলিব পাৰি।
মটৰ আৰু সংযোগকাৰী সুৰক্ষা এক্টিভেটৰ বডিৰ পৰা পৃথক
এক্টিভেটৰৰ দেহটোৱে প্ৰায়ে ইয়াৰ শেষত বল্ট লগোৱা মটৰতকৈ অধিক আই পি ৰেটিং লাভ কৰে। ফলস্বৰূপে অভিযন্তাসকলে সঘনাই এটা সুকীয়া পানী নোসোমাব পৰা মটৰ কভাৰ যোগ কৰে বা মটৰটো সম্পূৰ্ণৰূপে প্ৰত্যক্ষ ধোৱা অঞ্চলৰ বাহিৰলৈ লৈ যায়। সংযোগকাৰী সংগম বিন্দুবোৰত সমান মনোযোগৰ প্ৰয়োজন। এটা কেবল গ্ৰন্থিয়ে কেৱল সঠিক কেবল ব্যাস সংস্থাপন কৰি ৰেট কৰা ধৰণে কাম কৰে। অন্যথা, এটা গ্ৰন্থিৰ মাজেৰে যোৱা এটা কম আকাৰৰ বা অতিমাত্ৰা কেবলে তৎক্ষণাত ছীলৰ পথটো ভাঙি পেলায়, আৱাসৰ নিজৰ ৰেটিং যিয়েই নহওক কিয়।
নিষ্কাশন আৰু মাউণ্টিং অৰিয়েণ্টেচন
নিখুঁতভাৱে বন্ধ কৰা আৱাস এটাত এতিয়াও পুলৰ পৰিৱৰ্তে যিকোনো আকস্মিক আৰ্দ্ৰতা ওলাই যাবলৈ পথৰ প্ৰয়োজন। উদাহৰণস্বৰূপে, উলম্ব মাউণ্টিঙে অৱশিষ্ট পানীক ছীলৰ ওচৰত সংগ্ৰহ কৰাৰ পৰিৱৰ্তে তলৰ কান্দোনৰ ফুটা এটাৰ ফালে নিষ্কাশন কৰিবলৈ দিয়ে। ইয়াৰ বিপৰীতে অনুভূমিক মাউণ্টিঙে কেবলৰ প্ৰস্থানত সামান্য তললৈ হেলনীয়া হোৱাৰ ফলত লাভৱান হয়। এই হেলনীয়া অৱস্থাৰ ফলত পানী সংযোগকাৰীৰ পৰা আঁতৰি গৈ থাকে। পাছলৈ, মাউণ্টিং অৰিয়েণ্টেচন কেৱল এটা গাঁথনিগত সিদ্ধান্ত নহয়, ছীলিং কৌশলৰ অংশ হৈ পৰে।
ৱাছডাউন ফ্ৰিকুৱেন্সি আৰু ৰাসায়নিক সংস্পৰ্শৰ সৈতে ৱাটাৰপ্ৰুফ মডিউলৰ মিলন
সঠিক IP67 ৰৈখিক এক্টিভেটৰ বা ছিল কৰা বল স্ক্ৰু মডিউল নিৰ্ব্বাচন কৰাটো প্ৰকৃত এক্সপোজাৰ প্ৰফাইলৰ পৰা আৰম্ভ হ'ব লাগে, সৰ্বোচ্চ উপলব্ধ ৰেটিংৰ পৰা নহয়। প্ৰতিটো শ্বিফটত এবাৰ মৃদু ডিটাৰজেণ্টেৰে ধুই লোৱা লাইন এটাক অবিৰত এচিডিক স্প্ৰে’ৰ অধীনত থকা লাইনৰ দৰে সুৰক্ষাৰ প্ৰয়োজন খুব কমেইহে হয়। সামগ্ৰিকভাৱে অভিযন্তাসকলে ছীলিং আৰ্কিটেকচাৰ, শ্বাস-প্ৰশ্বাসৰ সুৰক্ষা, আৰু সামগ্ৰীৰ পছন্দক প্ৰকৃত কৰ্তব্য চক্ৰৰ সৈতে মিলাই দিব লাগে। এই পদ্ধতিয়ে এটা ৱাটাৰপ্ৰুফ ৰৈখিক মডিউলক ইয়াৰ সম্পূৰ্ণ সেৱা জীৱনৰ বাবে ইয়াৰ ৰেটিং ধৰি ৰাখে।
FAQ:
১/ IP65 ৰৈখিক মডিউলৰ কামৰ নীতি কি?
IP65 ৰৈখিক মডিউলৰ কামৰ নীতি নিখুঁত সংবহন আৰু ছীলিং সুৰক্ষাৰ সংমিশ্ৰণৰ ওপৰত ভিত্তি কৰি গঢ় লৈ উঠিছে।
ট্ৰেন্সমিছন অংশই সাধাৰণতে মটৰৰ ঘূৰ্ণনীয় গতিক ৰৈখিক গতিলৈ ৰূপান্তৰিত কৰিবলৈ বল স্ক্ৰু আৰু সমকালীন বেল্টৰ দৰে গঠন গ্ৰহণ কৰে, যাৰ ফলত বোজাটো গাইড ৰেলৰ দিশৰ কাষেৰে সঠিকভাৱে স্থানান্তৰিত হয়; ছিলিং সুৰক্ষাৰ ক্ষেত্ৰত IP65 ৱাটাৰপ্ৰুফ লিনিয়াৰ মডিউলৰ মডিউল হাউজিং বিশেষভাৱে ডিজাইন কৰা ছিলিং ষ্ট্ৰিপ, ৱাটাৰপ্ৰুফ জইণ্ট আৰু অন্যান্য উপাদানৰে সজ্জিত কৰা হৈছে যাতে ধূলি আৰু পানীৰ টোপালবোৰে গতিবিধি প্ৰভাৱিত নকৰাকৈ আভ্যন্তৰীণ সংবহন ব্যৱস্থাত প্ৰৱেশ কৰিব নোৱাৰে, যাৰ ফলত সঁজুলিসমূহৰ নিৰ্ভৰযোগ্য কাৰ্য্যকলাপ নিশ্চিত হয়।
২) পানী প্ৰতিৰোধী ৰৈখিক মডিউলৰ গঠন কি:
গাঁথনিগতভাৱে, ৱাটাৰপ্ৰুফ ৰৈখিক মডিউলসমূহ মূলতঃ তিনিটা অংশৰে গঠিত:
1).এটা উচ্চ-শক্তিযুক্ত ছীল কৰা খোলা, বেছিভাগেই এলুমিনিয়াম মিশ্ৰণ বা ষ্টেইনলেছ ষ্টীলৰ সামগ্ৰীৰে নিৰ্মিত, মৰিছা প্ৰতিৰোধ ক্ষমতা বৃদ্ধি কৰিবলৈ বিশেষভাৱে পৰিশোধন কৰা পৃষ্ঠৰ সৈতে, আৰু সংযোগস্থলত পানী নোসোমাব পৰা ৰবৰৰ ফিটা;
2) নিখুঁত সংবহন উপাদান, যেনে উচ্চ-নিখুঁত বল স্ক্ৰু বা সমকালীন বেল্ট, গতিৰ সঠিকতা আৰু স্থিৰতা নিশ্চিত কৰিবলৈ কম ঘৰ্ষণ সহগ গাইড ৰেল আৰু স্লাইডাৰৰ সৈতে যোৰ কৰা;
৩)ৱাটাৰপ্ৰুফ বৈদ্যুতিক সংযোগ উপাদান, যিয়ে ৱাটাৰপ্ৰুফ কেবল জইণ্ট আৰু ছীল কৰা মটৰ জংচন বক্স ব্যৱহাৰ কৰি বৈদ্যুতিক ব্যৱস্থাত পানী আৰু ধূলি প্ৰৱেশ ৰোধ কৰে আৰু শ্বৰ্ট চাৰ্কিটৰ আশংকা এৰাই চলিব পাৰে।
